概述

GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部份組成。該裝置適用于交流50Hz-60Hz，額定工作電壓660V及以下的控配電系統。廣泛用于發電廠、變電站、工礦企業等電力用戶，作為動力配電、無功補償、電動機控制及照明等配電設備的電能轉換分配控制之用。

本開關柜符合國際標準IEC60439、國家標準GB7251-2005《低壓成套開關設備和控制設備》等標準。

該裝置有下列明顯的特點

● 結構緊湊，單元柜最多可裝18個1/2單元抽屈或9個1單元抽屜，節省用戶投資。

● 結構通用性強，組裝靈活，以25mm為模數，各種大小抽出式單元可以任意組合，以滿足系統設計要求。

● 垂直母線及出線有良好的絕緣防護，從而保證了柜后維修安全可靠。

● 設計獨特的機械鎖定機構，有可靠的運行、試驗、抽出、隔離四個位置，安全可靠。

● 抽屜推進機構采用軸承滾動，相同規格抽屜互換性強。

● 設計方案組合性強，可自由地組合抽屜式方案和固定分隔式方案。

● 可靠的活門保護系統,保證了柜前維修的安全性。

● 可根據需要選擇三極或四極出線。

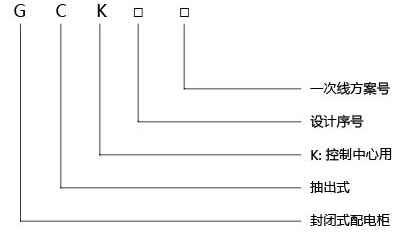

型號含義

主要技術參數

使用條件

● 周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內平均溫度不高于+35℃。

● 大氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%。但應考慮到由于溫度變化，有可能會偶然產生濕度的凝露。

● 海拔高度不超過2000m。

● 本裝置適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常的工作。

● 應安裝在無劇烈震動和沖擊以及無腐蝕性物質的場所。

● 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

結構特征

柜體結構

● 開關柜的基本框架為我廠標準CF28形型材，通過8.8級高強度自攻螺釘組合裝配式結構，力學性能好。C形型材是以E=25mm為模數安裝孔的鋼板彎制而成，框架的結構件都經過鍍鋅或噴塑處理。按一次回路方案變化的需要，加上必要的門，封板，隔板安裝支架及母線，功能單元等零部件組合成一臺完整的開關柜。

● 框架的外形尺寸和零部件外形尺寸是按模數變化的，因此，本裝置的結構件通用性高，適用性強，僅用幾種外形尺寸和少量的長度變化，就能滿足方案變化的需要。并可滿足電纜上進上出、下進下出、上進下出、下進上出的要求。

● 本裝置的前后均為開門形式，便于柜后維修，每一柜體分成三個室，即水平母線室(柜頂部)、功能單元室(柜前部)和電纜室(柜后部)，室與室之間用鋼板相互隔開，上下小室之間都有帶通風孔的金屬板隔離，有效防止了由于元件故障引起的飛弧與母線或其它線路短路造成的事故。

功能單元

● 功能單元按用途分：有動力配電中心用功能單元（IP）和電動控制中心用功能單元（MCC）。

● 功能單元按安裝方式分：抽屜式配電柜和固定分隔式配電柜。

● 功能單元設計成固定分隔式，功能單元以200mm為基數，以100mm高度為模任意增加。

母線系統

● 本裝置的母線系統可分別為三相四線制和三相五線制，L1、L2、L3三相裝于柜頂部，N線及PE線裝于柜的底部。

● 主母線根據電流的大小可選擇單排和雙排，我們推薦使用的母排規格為8x80、10×100兩種規格。

● PE母線貫穿于整個系統，與柜體可靠接觖形成完整的接地保護系統。
