用途

MNS低壓抽出式開關柜（簡稱開關柜）由動力中心柜（PC）和電動機控制中心柜（MCC）二部分組成。適用于交流50-60Hz，額定工作電壓660V及以下控配電系統。用于發電廠、變電站、工礦企業等電力用戶，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。

本開關柜除一般陸用外特殊處理后還可用于海上石油鉆采平臺和核電站中。本開關柜符合IEC60439、VCE0660第500部分和GB7251-05《低壓成套開關設備》國家標準，JBT9661-1999《低壓抽出式成套開關設備》行業標準。

產品特點

● 結構緊湊，在較小空間內可容納較多的功能單元，節省用戶投資。

● 能背靠背地排列，同一柜體可自由組合成固定式和抽出式二種型式。

● 結構通用性強，組裝靈活，可按工作和環境的不同要求，設計出相應的防護等級。

● 全部選用標準模塊,系列標準化,方便工程設計人員選用。

● 設計獨特的機械鎖定機構，操作靈活方便，勿需特殊復雜工具。

● 大量采用高強度阻燃型工程塑料組件，操作人員人身安全有保障。

● 根據電纜出線方式的不同，可選擇電纜側出線或后出線兩種方案。

● 技術性能高，主要參數達到當代國際技術水平。

使用條件

● 大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20%時為90%。應考慮到由于溫度變化，有可能會偶然地產生濕度的凝露。

● 海拔高度不超過2000m。

● 本裝置適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常的工作。如果上述使用條件不能滿定時，應由用戶和制造廠協商解決。

主要技術參數

結構特征

柜體結構

裝置的基本框?yàn)镃型型材組合裝置式結構。C型型材以E=25mm為模數安裝孔的鋼板彎制而成?？蚣艿娜拷Y(jié)枃件都經過鍍鋅處理。按一次回路方案變化需要，加上必要的門、封板、隔板、安裝支架以及母線、功能單元等零部件，組裝成一臺完整的開關柜。柜體基本結構見下圖所示。柜體基本尺寸如下表所示。

柜體的分區設計

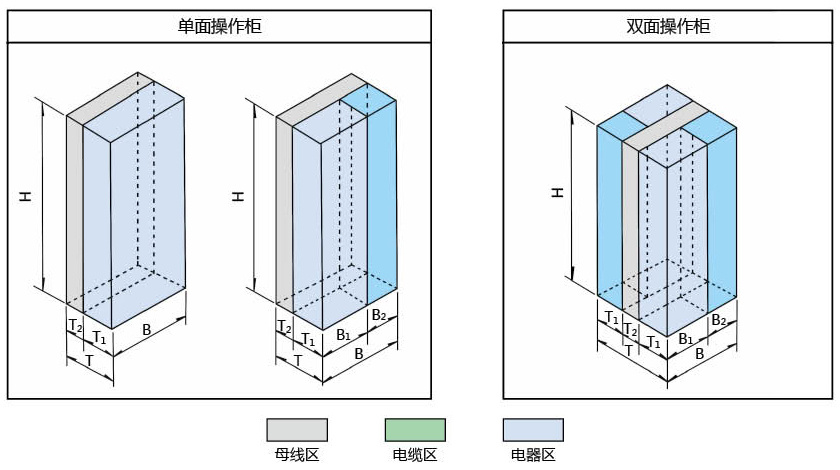

MCC柜根據需要可組成單面操作或雙面操作柜，每一柜體又固定分隔成三個小室。即裝置小室、母線小室和電纜小室，具體見圖。
