適用范圍
GBD型低壓固定分隔式開關柜適用于石油、化工、冶金、輕紡、發電廠等工礦企業作為三相交流50Hz額定電壓600V及以下的低壓配電、電動機控制及照明之用。

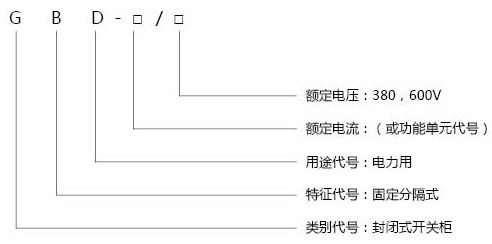

型號含義
使用條件
● 海拔高度不超過2000m。
● 最高環境溫度不超過+40℃，最低環境溫度不低于-5℃，并且在4小時內平均溫度不超過+35℃。
● 空氣相對溫度在最濕月的月平均最大相對溫度為90%（相當于20時）。
● 無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃，包括導電塵埃及沒有雨侵襲的地方。
技術參數
| 額定工作電壓（V） | ~380,660 |
| 水平母線額定電流（A） | 1600,2500,3150 |
| 垂直母線額定電流（A） | 630,1000 |
| 水平母線短時耐受電流（有效值）（kA/Is） | 80 |
| 垂直母線短時耐受電流（有效值）（kA/Is） | 50 |
| 水平母線峰值耐受電流（有效值）（kA） | 176 |
| 垂直母線峰值耐受電流（有效值）（kA） | 105 |
| 饋電回路額定短路分?jǐn)嗄芰Γㄓ行е担╧A） | 35 |
| 外殼防護等級 | IP40 |
柜體結構
技術參數柜體為垂直地面安裝自撐式，其骨架是由XH-1Y，XH-2Y薄壁冷彎高頻焊接異型材用三維連角組裝而成，大大增強柜體強度。零件表面采用鍍鋅或環氧粉末噴涂工藝，柜體美觀，防腐能力強。
進線柜
進線柜柜體分隔成兩大部分，柜底和柜后為母線區，柜前為功能單元區，進線方式靈活多樣，上下進線皆可。裝有框架式斷路器的進線柜可配裝電子鎖連鎖：只有當斷路器處于分?jǐn)酄顟B(tài)時方可開門檢修，操作安全可靠。
饋電柜
不靠墻式
柜體為全封閉式，前后采用開門結構，柜體內部回路與回路之間，回路與母線之間采用鋼板分隔，限制了意外事故的蔓延。柜頂裝有通風窗囗，柜底采用鋼板封閉，并設有透氣孔及電纜出線的敲落孔。
柜體分隔成三大部分，柜頂為水平母線室，柜前部分為功能單元，柜后為電纜室，供用戶敷設一次電纜，垂直母線也設置在該區域，并用透明阻燃材料隔離安全可靠。
多回路柜體的功能單元小室為左右兩排排列，柜后設置零線和保護小母線，使用十分方便。
電器元件固定安裝在各小室內，控制接線端子也安裝在對應的回路小室內，給維修帶來方便。
保護單元小室高度為460mm，560mm，640mm，920mm，1380mm，1840mm六種,寬度為400mm。
用戶可參考主回路線路方案選擇對應的小室，每臺柜最多可裝高460mm，寬度為400mm的小室8個。
靠墻式
靠墻式GBD是專為安裝、操作空間有限的環境設計的，除具備以上所有各項特點外，同時又確保操作、維修方便，該柜前面開門，柜后用封板封閉。垂直母線區設置在柜的中間部分。左右功能單元的進線采用了新型的進線端子進線，進線方便，安全可靠。該柜雖然縮小體積，可絲毫沒有削弱整個柜子的容量和整體性能，是特殊環境用柜的最佳選擇。

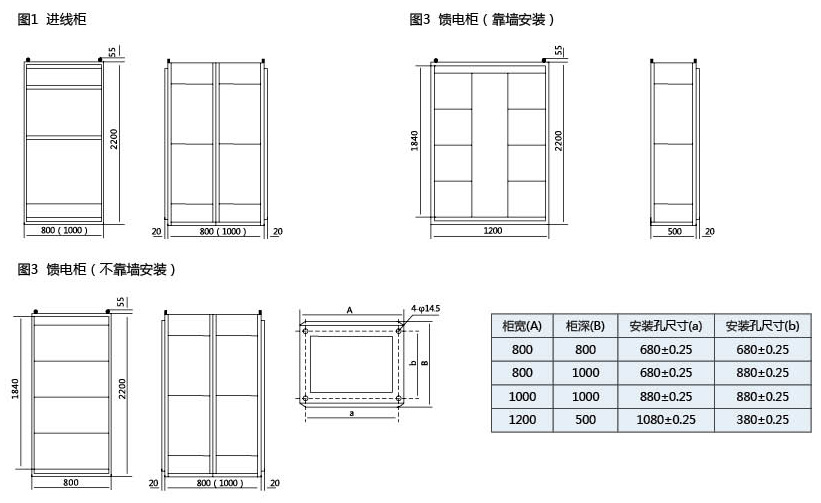

柜體外形尺寸和安裝尺寸
進線柜：高2200mm 寬800mm 1000mm 深800mm 1000mm
饋電柜：
a 靠墻式 高2200mm 寬800mm 深800mm1000mm
b 靠墻式 高2200mm 寬1200mm 深500mm
安裝使用
用戶應根據制造廠提供的柜體腳尺寸預先做好槽鋼基礎，然后將柜就位，緊固底腳和柜間連接螺栓及安裝水平母線，母線的連接必須牢固可靠。
根據進出電纜的數量，用戶可在柜底封板上敲開敲落孔，引入電纜。
采用放置隔離開關或塑殼空氣開關的回路，開關操作手柄與小室門具有聯鎖裝置，因此一般開關分?jǐn)嗪蟛拍荛_(kāi)門，而合閘狀態時必須用工具解鎖開門。
裝有熱繼電器的回路，出廠時均調正在自動復位位置，裝有ME斷路器的開關柜具有電子門鎖聯鎖，只有當斷路器處于分?jǐn)酄顟B(tài)時方可開門檢修。
訂貨須知
用戶訂貨時請?zhí)峁┮韵沦Y料
a 產品排列布置圖
b 主電器輔助電路原理圖
c 產品顏色
d 其他要求
e 公司可根據用戶需求，在柜內安裝原裝進口的世界各大電氣公司生產的電器元件及附件，以增加產品的檔次
f 公司也可配供母線橋架
