前言

GCS型低壓抽出式開關柜(以下簡稱裝置)是電力工業部、機械工業部以促進我國低壓配電行業的技術進步、加速低壓配電成套開關設備的更新?lián)Q代、保護和弘揚我國民族工業為宗旨，于一九九五年委托森源電氣有限公司組織兩部GCS型低壓抽出式開關柜聯合設計組(以下簡稱兩部聯設組）完成設計和硏制，目前在全國范圍內已得到初步肯定和選用。

適用范圍

裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

裝置是根據電力部主管上級，廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜，產品具有分?jǐn)?、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點，可以做為低壓抽出式開關柜的換代產品使用。

裝置符合IEC60439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》等標準。

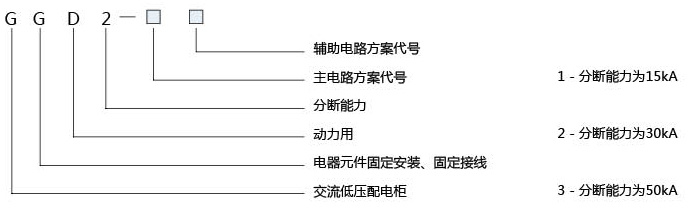

產品型號及含義

使用條件

● 周圍空氣溫度不高于+40℃、不低于-5℃，24h內的平均溫度不得高于+35℃。

● 戶內安裝使用，使用地點的海拔高度不得超過2000m。

● 周圍空氣相對濕度在最高為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

● 設備安裝時與垂直面的傾斜度不超過5%。

● 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

● 用戶有特殊要求時可與制造廠協商解決。

電氣性能

基本電氣參數

主電路方案

GGD柜的主電路設計了129個方案,共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)

其中

GGD1型    49個方案   123個規格

GGD2型    53個方案   107個規格

GGD3型    27個方案   68個規格

主電路方案是征求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方案。額定電流增加至3200A，適合2000KVA及以下的配電變壓器選用。

此外,為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。

輔助電路方案

GGD柜內有足夠的空間安裝二次元件，同時還開發研制了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。

主母線

考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時采用單鋁排母線。額定電流大于1500A時采用雙銅排母線。本公司按此規定制造樣機并通過型式試驗。當然，亦可根據用戶的要求將鋁母線換成同等載流量的銅母線。

母線的搭接面均采用搪錫工藝處理。

電器元件選擇

a.GGD柜主要采用國內已能批量生產的較先進的電器元件，如CW、RMW,HSW、E、MT、CM、RMM、HSM、T、NSX等。

b.HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構的需要設計的專用元件，它改變了機構原操作方式，保留了老產品的優點，是一種實用新型的電器元件。

c.如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成安裝方面的困難。

d.為進一步提高主電路的動穩定能力，設計了GGD柜專用的ZMJ型組合式母線夾和絕綠支撐件。母線夾由高強度、高阻燃型PPO合成材料熱塑成型，絕緣強度高，自熄性能好，結枃獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣芠撐是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。
