前言

GGD型交流低壓配電柜，是原能源部以促進我國低壓配電行業的技術進步、加速低壓配電成套開關設備的更新?lián)Q代為宗旨。于一九九—年下達的技術進步開發項目。由能源部低壓成套開關設備聯合設計研制組(簡稱NLS)完成設計和研制。并于一九九二年十月通過了由能源部主持的部級鑒定。目前在全國范圍內已廣泛使用。

適用范圍

GGD型交流低壓配電柜適用于發電廠、發電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至320A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。

GGD型交流低壓配電柜符合IEC60439《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》等標準。

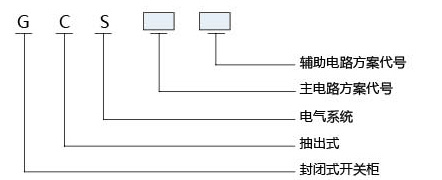

產品型號及含義

使用條件

● 周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內平均溫度不高于+35℃，超過時，需根據實際情況降容運行。

● 戶內使用，使用地點的海拔高度不得超過2000m。

● 周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，例如+20℃時為90%。但應考慮到由于溫度的變化有可能會偶然產生凝露的影響。

● 裝置安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整（符合GBJ232-82標準)。

● 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

● 用戶有特殊要求時，可以與制造廠協商解決。

電氣性能

基本電氣參數

主電路方案

裝置主電路方案共32組118個規格，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。

主電路方案是征求了廣大設計、制造、試驗和使用部門的意見而選編的，包括了發電、供用電和其它電力用戶的需要，額定工作電流為4000A，適合2500kVA及以下的配電變壓器選用。

此外，為適應供用電提高功率因數的需要而設計了電容補償柜；考慮綜合投資的需要而設計了電抗器柜

為提髙母線動熱穩定能力和改善接觸面的溫升，裝詈全部采用TMY-T2系列硬銅排，銅排的連接部分必須搪錫，推薦采用全長搪錫，也可選用全長鍍銀銅母線。

a.水平母線

水平母線置于柜后部母線隔室內，3150A及上為上下雙層布置，2500A及以下為單層布置，每相由4條或2條母排組成，大大提高了母線的短路強度。根據需要，水平母排也可裝于柜頂，裝置水平母線銅排選用如下表：
